m-tec Silo-Mischpumpen: Die Kraftpakete für Ihre Bauprojekte
die “großen Brüder” der Mischpumpen
Silomischpumpen
Die m-tec® Silo-Mischpumpen, auch bekannt als die "großen Brüder" der Mischpumpen, sind speziell für die Beschickung über Silo konzipiert. Diese kontinuierlich arbeitenden Maschinen eignen sich ideal zum Mischen und Pumpen von pumpfähigen Werktrockenmörteln. Der Trockenmörtel wird direkt aus dem Silo in den Vorratsbehälter der Mischpumpe befördert, wo eine Transportwelle das Material in das Mischrohr leitet. Dort sorgt ein Mischwendel mit der zugegebenen Wassermenge für die Umwandlung in einen einsatzbereiten Mörtel.
Besonderheit der SMP:
Unsere Silomischpumpe SMP zeichnet sich durch ein patentiertes duales Mischsystem aus. Hierbei wird das Trockenmaterial im horizontalen Bereich zunächst in ein Wasserbad eingestreut und vorgemischt, bevor es weiter ins Mischrohr fällt. Diese zusätzliche Mischstufe sorgt für eine noch homogenere Mörtelmischung und eine optimale Integration der Additive.
Fördersystem:
Das Material wird unterhalb des Mischwendels durch eine Förderschnecke, bestehend aus einem Rotor (Schnecke) und einem Stator (Schneckenmantel), weiter in die Putzschläuche transportiert. Die Förderleistung der Pumpe lässt sich durch die Auswahl der Transportwelle und des Schneckenmantels gezielt beeinflussen.
Kombination für Effizienz:
Die Kombination aus m-tec® Silo-Mischpumpen und m-tec® Silos stellt die optimale Lösung für die Lagerung und Aufmischung von Trockenmörtelprodukten auf der Baustelle dar. Diese Systemlösung garantiert nicht nur eine exzellente Mörtelqualität, sondern ermöglicht auch hohe Förderweiten und effiziente Arbeitsprozesse.

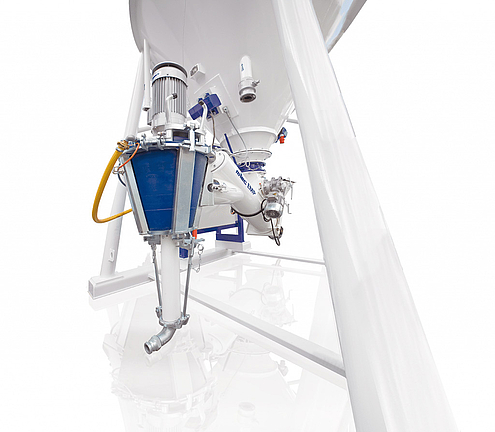

Die Evolution der m-tec® Silomischpumpe EMP
Die m-tec® EMP revolutioniert die Verarbeitung von Trockenmörteln in Kombination mit dem m-tec® Silo. Diese fortschrittliche Lösung bietet nicht nur eine optimale Aufmischung und hohe Förderweiten, sondern besticht auch durch ihre einfache Handhabung und den deutlich reduzierten Reinigungsaufwand.
Haben Sie Fragen oder benötigen Sie weitere Informationen?
Wir stehen Ihnen gerne zur Verfügung! Kontaktieren Sie uns unter: Tel.: +49 7631 709 122
Spezialisiert auf:
- Gipsputze
- Kalk-Gips-Putze
- Zementputze
- Kalkputze
- Kalk-Zement-Putze
- Mauermörtel
- Dämmputze
- Deckputze
- Armierungs- und Klebemörtel
- Kleber für hochvergütete Produkte
Anwendungsbereiche:
- Bauchemie
- Beschichtungen
- Bodenverlegung
- Dämmarbeiten
Empfohlenes Zubehör:
- Rotore/Statore
- Mörtelschläuche
- Klebepistole
- Feinputzspritzgerät
- Silo und Silosteller
Technische Daten
| Standard-Fördermenge: | ca. 13 – 47 l/min (je nach Variante und Schneckenpumpe) |
| Förderweite: | bis zu 80 m |
| Förderdruck: | bis zu 40 bar |
| Antriebsmotor: | |
| Förderbereich: | 3,0 kW / 4,0 kW, 400 V, 50 Hz |
| Misch-Pumpbereich: | 7,5 kW, 400V, 50 Hz |
| Motor Zellenrad: | 0,75 kW, 400V, 50 Hz |
| Elektroanschluss: | 400 V, 50 Hz, 3 ph |
| Absicherung: | 35 A |
| Zuleitung: | 5 x 4,0 mm² |
| Wasseranschluss: | 3/4“ Wasserschlauch mit GEKA-Kupplung |
| Abmessungen: | ca. 1100 x 500 x 600 mm |
| Gewicht: | ca. 41 kg |
Hier können Sie unsere Broschüre als PDF runterladen.
Die m-tec connect® EMP MO ist in Kombination mit einem m-tec Silo speziell für die effiziente Verarbeitung von Trockenmörteln konzipiert. Diese innovative Silomischpumpe ist mit dem patentierten m-tec® Mischsystem ausgestattet, das eine exzellente Aufmischung und eine konstant gleichbleibende Konsistenz des Materials garantiert.
Einsatzgebiete
Die m-tec connect® EMP MO ist ideal für Anwendungen, bei denen kontinuierlich gleichbleibende Materialqualität gefordert ist.
Lieferumfang
Standardmäßig beinhaltet die Lieferung:
- Kompressor mit Abschaltautomatik
- Wasserpumpe
- Rotor/Stator
- Spritzgerät
Zubehör
Verfügbar sind zusätzliche Ausstattungen wie:
- Mörtelschläuche
- Klebepistolen
- Verschiedene Rotoren und Statoren
Pluspunkte
- Optimale Aufmischung und hohe Förderweite
- Einfache Handhabung und reduzierter Reinigungsaufwand dank PU-Komponenten
Reinigung
PU-Bauteile ermöglichen eine einfache Reinigung und minimieren Anbackungen im Vergleich zu Metallbauteilen, was eine schnelle und rückstandslose Reinigung zur Folge hat.
Aufmischung
Dank des patentierten Einsumpfprinzips und langer Mischzeiten bietet die Pumpe eine störungsfreie Operation mit gleichbleibend hoher Mischqualität.
Bedienung
Die klar strukturierten Bedien- und Schaltelemente ermöglichen eine intuitive Nutzung für alle Arbeiten auf der Baustelle.
Handhabung
Die hohe Förderweite reduziert das Umstellen von Silo und Maschine, wodurch ein effizientes und staubfreies System zur Verarbeitung von Trockenmörteln entsteht. EasyClean Komponenten vereinfachen die Reinigung.
Zukunftweisende Technologie
Mit der m-tec connect® Monitoring Funktion werden Maschinendaten gesammelt, aufbereitet und in der m-tec connect® Cloud zur Verfügung gestellt. Diese Daten unterstützen Fernfehlerbehebung, präventive Wartung und verbessern Sicherheit sowie Effizienz der Maschine.
m-tec® – Technologie für besseres Bauen
m-tec® ist führend in der Entwicklung und Fertigung von Baustellentechnik, von klassischen bis hin zu modernen Baustellenanforderungen. Mit Produkten in fast 100 Ländern weltweit verbessern wir kontinuierlich die Bauweise – effizienter, schneller und wirtschaftlicher. Unsere Pionierarbeit, wie die Unterstützung bei der Entwicklung des 3D Beton-Drucks, hebt uns von anderen ab und trägt zum Erfolg neuer Technologien bei.
Technische Daten
Fördermenge: | ca. 13 – 47l/min (je nach Variante und Schneckenpumpe) |
Förderweite: | bis zu 80 m |
Förderhöhe: | bis zu 30 m |
Förderdruck: | bis zu 40 bar |
Förderbereich: | 3,0 kW / 4,0 kW, 400 V, 50 Hz ( je nach Variante) |
Absicherung: | 35 A |
Zuleitung: | 5 x 4,0 mm² |
Steckvorrichtung: | 32 A, 5 p, 6 h |
Wasseranschluss: | ¾“ Wasserschlauch mit GEKA-Kupplung |
Abmessungen: | ca. 2200 x 850 x 1800 mm |
Fördermenge, Förderweite und Förderhöhe sind abhängig von dem zu fördernden Material, sowie dem eingesetzten Stator und Rotor.
Hier können Sie unsere Broschüre als PDF runterladen.
Neugestaltung der SMP-FE: Fortschrittliche Technologie für höchste Ansprüche
Mit dem Re-Design unserer bewährten Silo-Mischpumpe SMP-FE führen wir die fortschrittliche Zwei-Kammer-Mischtechnologie fort und kombinieren sie mit leicht zu reinigenden Materialien wie Polyurethan (PU). Für eine optimale Aufmischung nutzen wir bei der SMP-II-FE unser patentiertes Mischprinzip und haben das Mischvolumen um 40% erhöht.
Nachrüstbarkeit: Innovation trifft auf Beständigkeit
Ein herausragendes Merkmal der SMP-FE ist die Möglichkeit, diese innovativen Features auch an bestehenden SMP-Modellen nachzurüsten.
Duales Mischsystem
Das von m-tec entwickelte, duale Mischsystem der SMP-FE sorgt mit zwei getrennten Mischzonen für eine konstante Mörtelkonsistenz. Diese Technologie, in Kombination mit unserem patentierten Einsumpfprinzip in der SMP-II-FE, ermöglicht eine ausgezeichnete, homogene Aufmischung. Die Erweiterung des Mischvolumens um 40 % verbessert zudem die Mörtelqualität auch bei schwer zu mischenden Produkten.
Optimiertes Handling
Die großflächige Verwendung von PU-Bauteilen verringert das Anhaften von Material im Nassbereich. Zusammen mit verzinkten Stahl-Skelett-Bauteilen minimiert dies den Reinigungs- und Wartungsaufwand erheblich.
Leistungsstarke Antriebsoption
Die SMP-II-FE kann zudem mit einem besonders leistungsstarken 9,0 kW-Antrieb ausgestattet werden, der beeindruckende Förderleistungen von bis zu 140 l/min realisiert.
Mit diesen Merkmalen ist die SMP-II-FE perfekt für die Anforderungen moderner Baustellen im 21. Jahrhundert gerüstet.
Technische Daten
| SMP-II-FE100 | SMP-II-FE150 | |
| Fördermenge: | ca. 100 l/min (je nach Variante und Schneckenpumpe) | ca. 140 l/min (je nach Variante und Schneckenpumpe) |
| Förderweite:* | bis zu 120 m | bis zu 120 m |
| Förderhöhe:* | bis zu 30 m | bis zu 30 m |
| Förderdruck:* | bis zu 30 bar | bis zu 30 bar |
| Antriebsmotoren | ||
| Mischbereich: | 4,0 kW, 400 V, 50 Hz | 4,0 kW, 400 V, 50 Hz |
| Pumpbereich: | 7,5 kW, 400V, 50 Hz | 9 kW, 400V, 50 Hz |
| Wasserpumpe: | 0,75 kW, ca. 60 l/min, 8 bar | 1,1 kW, ca. 60 l/min, 8 bar |
| Elektroanschluss: | 400 V, 50 Hz, 3 ph | 400 V, 50 Hz, 3 ph |
| Absicherung: | 35 A | 35 A |
| Zuleitung: | 5 x 4,0 mm² | 5 x 4,0 mm² |
| Steckvorrichtung: | 32 A, 5p, 6h | 32 A, 5p, 6h |
| Wasseranschluß: | 3/4“ Wasserschlauch mit GEKA-Kupplung | 1“ Wasserschlauch mit GEKA-Kupplung |
| Abmessungen: | ca. 2400 x 800 x 1900 mm | 2400 x 800 x 1900 mm |
| Gewicht: | ca. 445 kg | ca. 600 kg |
| Erforderliche Siloauslaufhöhe: | ca. 1300 mm | ca. 1400 mm |
Fördermenge, Förderweite und Förderhöhe sind abhängig von dem zu fördernden Material, sowie dem eingesetzten Stator und Rotor.
m-tec connect® SMP-III 3DCP – die Silomischpumpe für industrielle Anwendungen
Die Zwei-Kammer-Silomischpumpe m-tec connect® SMP-III ermöglicht in Kombination mit einem m-tec Silo die digitale Verarbeitung von Trockenmörtel in Ihrer Automatisierungs- und 3D Betondruck Anwendung.
Die Pumpleistung der m-tec connect® SMP-III lässt sich per Frequenzumrichter schnell und einfach an unterschiedliche Materialien, Temperaturen oder andere Einflussquellen anpassen. Sie eignet sich durch ihre variable Fördermenge für die unterschiedlichsten Anwendungen im Automatisierungs- und 3D Betondruckbereich.
m-tec connect® SMP-III Einsatzgebiete
Die Silomischpumpe kommt zum Einsatz, wo größere Mengen an schwer aufmischbaren Materialien kontinuierlich die gleiche Qualität aufweisen müssen. Das ist besonders im 3D-Beton-Druck ist das wichtig.
Lieferumfang
In der Standardversion wird die Silomischpumpe mit großem Misch- und Pumpbereich aus PU-Inlay mit Stahlkorsett, leistungsstarken Motoren und der Steuerung mit Frequenzumrichter geliefert.
Zubehör
Zur Ergänzung stehen z. B. Mörtelschläuche, Zellradschleusen und verschiedene Rotoren und Statoren zur Verfügung.
Pluspunkte
Die SMP-III 3DCP eignet sich für Aufgaben, bei denen eine Kommunikation mit einem externen System stattfindet und auch für die Einbindung in übergeordnete Automatisierungsprozesse und der industriellen Produktion mit M2M Steuerung.
Aufmischung
Die kontinuierliche Aufmischung des Materials in bestmöglicher Mischqualität erfolgt im bewährten m-tec Zwei-Kammer-System.
Bedienung
Mit ihren klar strukturierten Bedien- und Schaltschrankelementen steht die m-tec connect® SMP-III für viele Aufgaben jenseits der klassischen Baustellen zur Verfügung – so macht Arbeiten Spaß!
Handhabung
Durch die extra hohe Förderweite entfällt zeit und kraftaufwändiges Umstellen des Silos bzw. der Maschine. Die SMP-III 3DCP wird per Silo beschickt, alternativ ist eine Beschickung mit Sackware möglich. EasyClean Komponenten erleichtern die Reinigung
m-tec technology for better building
m-tec entwickelt und fertigt Baustellentechnik für klassische Anwendungen ebenso wie für Aufgaben moderner Baustellen:
Vom Transport über die Bereitstellung von Trockenmörtelprodukten bis hin zu deren Anwendung auf Ihrer Baustelle erhalten Sie bei uns alles aus einer Hand. Überall auf der Erde, in fast 100 Ländern rund um den Globus, hat m-tec das Bauen besser, schneller und vor allem wirtschaftlicher gemacht.
Darin sind wir einzigartig.
Und damit das so bleibt, bleiben wir bei neuen Entwicklungen mit unseren Partnern am Ball.
m-tec hat z. B. die Entwicklung des 3D Beton-Drucks begleitet und so zum Erfolg dieser neuen Technologie beigetragen.
Technische Daten
| Fördermenge: | Standard ca. 10-80 l/min stufenlos verstellbar (je nach Schneckenpumpe) |
| Förderweite: | bis zu 60 m |
| Förderhöhe: | bis zu 30 m |
| Förderdruck: | bis zu 30 bar |
| Mischermotor: | 4,0 kW, 400 V, 50 Hz |
| Pumpenmotor: | 7,5 kW, 400 V, 50 Hz |
| Softwareschnittstellen: | RJ45 Ethernet, OPC-UA |
| Gewicht: | ca. 585 kg |
Fördermenge, Förderweite und Förderhöhe sind abhängig von dem zu fördernden Material, sowie dem eingesetzten Stator und Rotor.
Haben Sie Fragen, oder benötigen Sie weitere Informationen?
Wir freuen uns, Ihnen zu helfen. Tel.: +49 7631 709 122
m-tec connect® SMP-III FE100 MO – Fortschrittliche Silomischpumpe mit Fernüberwachung
Die m-tec connect® SMP-III FE100 MO definiert die Standards für Silomischpumpen neu. Ausgestattet mit einem Frequenzumrichter für flexible Pumpleistung und einem dualen Mischsystem, bietet diese Pumpe eine Materialaufmischung, die in ihrer Qualität unübertroffen ist.
Einsatzgebiete
Ideal für Projekte, bei denen große Mengen an Material kontinuierlich mit gleichbleibender Qualität benötigt werden.
Lieferumfang
Die Standardausstattung umfasst:
- Großer Misch- und Pumpbereich aus PU-Inlay mit Stahlkorsett
- Leistungsstarke Motoren
- Steuerung mit Frequenzumrichter
Zubehör
Verfügbar sind:
- Mörtelschläuche
- Zellradschleusen
- Verschiedene Rotoren und Statoren
Vorteile
- Patentiertes Mischprinzip: Sorgt für optimale Homogenität.
- m-tec connect® Monitoring Funktion: Ermöglicht die Echtzeitüberwachung von Prozess- und Maschinendaten.
Aufmischung
Dank des bewährten m-tec Zwei-Kammer-Systems wird eine kontinuierliche und gleichbleibende Mischqualität gewährleistet.
Bedienung
Die klare Strukturierung der Bedien- und Schaltschrankelemente erleichtert die Handhabung und macht die Arbeit auf der Baustelle effizienter.
Handhabung
Mit einer außergewöhnlich hohen Förderweite wird das häufige Umstellen des Silos überflüssig. Die Beschickung erfolgt per Silo oder alternativ mit Sackware. EasyClean Komponenten vereinfachen die Reinigung.
Zukunftsweisend
Die m-tec connect® Monitoring Funktion sammelt und verarbeitet Maschinendaten, die in der m-tec connect® Cloud dargestellt werden. Diese Daten unterstützen Fernfehlerbehebung, vorausschauende Wartungen und erhöhen so die Sicherheit und Effizienz der Maschine.
m-tec® – Technologie für besseres Bauen
Als Pionier in der Baustellentechnik, von klassischen Anwendungen bis zu modernen Herausforderungen, bietet m-tec Lösungen, die global das Bauen verbessern. Unsere einzigartigen Technologien wie die Unterstützung bei der Entwicklung des 3D-Betondrucks treiben den Fortschritt voran.
Technische Daten
| Fördermenge: | ca. 100 l/min* (je nach Variante und Schneckenpumpe) |
| Förderweite: | bis zu 120m |
| Förderhöhe: | bis zu 30 m |
| Förderdruck: | bis zu 30 bar |
| Mischermotor: | 4,0 kW, 400 V, 50 Hz |
| Pumpenmotor: | 7,5 kW, 400 V, 50 Hz |
| Monitoring Funktion: | Übertragung der Maschinendaten in Echtzeit – wie Z. B. Laufzeiten, Fehler-Code Anzeige, Zyklenzahlen usw. |
| Gewicht: | ca. 585 kg |
Fördermenge, Förderweite und Förderhöhe sind abhängig von dem zu fördernden Material, sowie dem eingesetzten Stator und Rotor.
Hier können Sie unsere Broschüre als PDF runterladen.
